Kit DIY Yominerr: Mide Inductancia, Capacitancia Y Frecuencia – Proyecto De Soldadura Educativo Con Pantalla LCD

¿Eres un entusiasta de la electrónica o un estudiante que quiere aprender mientras construye sus propias herramientas?
El kit Yominerr es perfecto para ti.
No solo obtendrás un medidor de inductancia, capacitancia y frecuencia totalmente funcional, sino que también disfrutarás del proceso de montaje, practicando la soldadura de componentes en una placa PCB bien diseñada.

Es el proyecto de bricolaje ideal para mejorar tus habilidades técnicas.

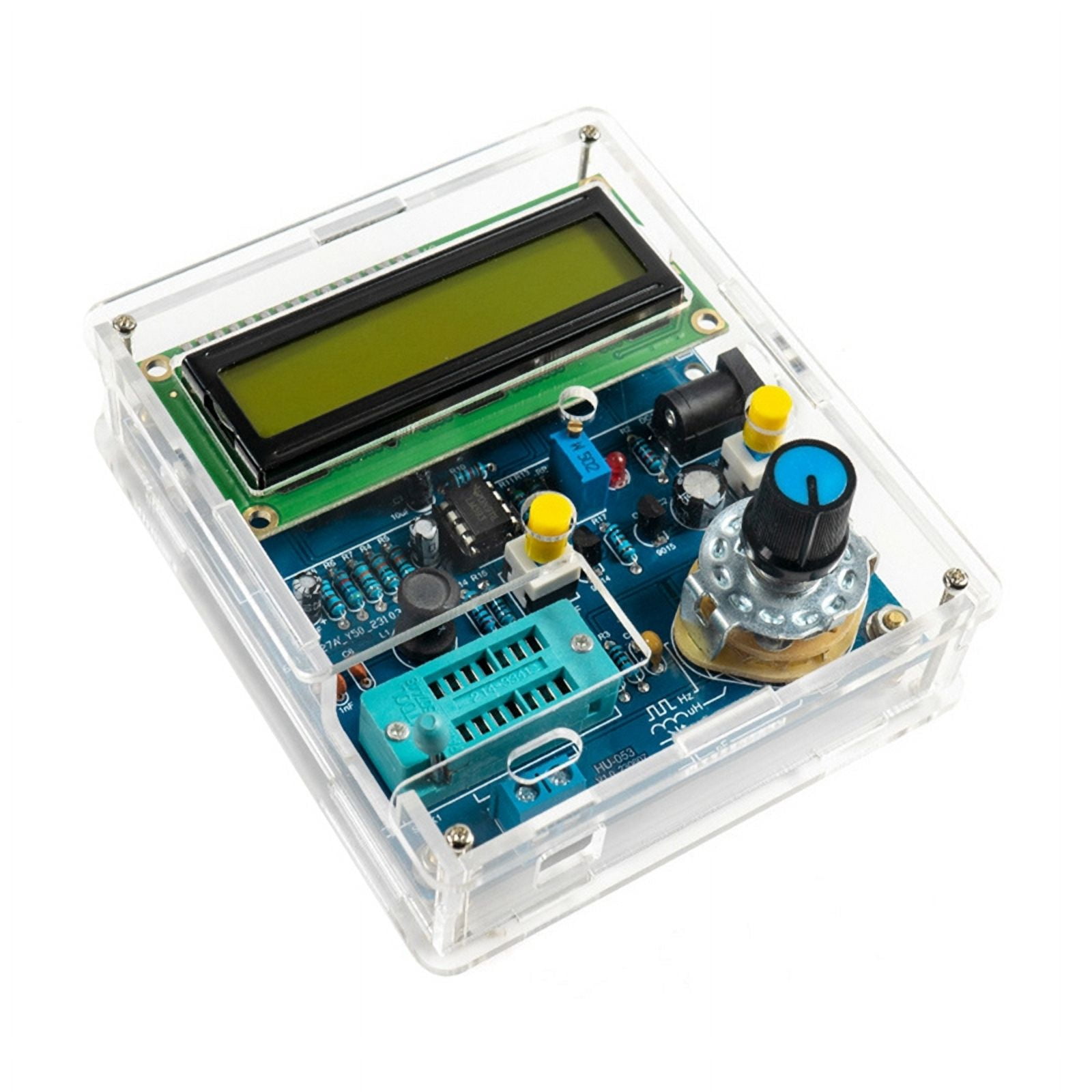

Este instrumento está basado en un microcontrolador 51 y cuenta con una pantalla LCD grande y clara donde podrás leer los valores con facilidad.
Su rango de medición es realmente amplio: mide capacitancias no polarizadas desde 1pF hasta 2200pF, condensadores electrolíticos polarizados de 1uF a 12000uF, inductancias desde 1uH hasta 1H, y frecuencias de 20 Hz a 400 KHz.

Dispone de un interruptor giratorio multifuncional que permite seleccionar el modo de trabajo de forma sencilla.

Consejos de uso importantes: La tensión de alimentación debe ser 5V CC (puedes usar un puerto USB).

Antes de cada encendido, asegúrate de que todos los interruptores estén hacia arriba.
Antes de instalar la carcasa, ajusta el potenciómetro para que el voltaje entre los pines 4 y 5 del LM393 sea de 3.16V.
Recuerda que los capacitores electrolíticos tienen polaridad, así que debes respetar el positivo y negativo; para los demás componentes no es necesario.

El color es azul con detalles transparentes (acrílico).

El kit se envía desmontado, por lo que requiere montaje previo.
Es una excelente manera de aprender sobre microcontroladores y los principios de medición.
Nota: Los diferentes lotes pueden tener una serigrafía ligeramente distinta, pero la funcionalidad es la misma.

¡Atrévete a construir tu propio laboratorio de bolsillo!
